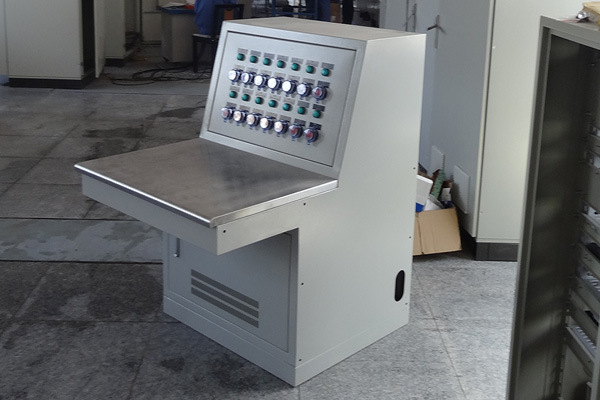

變頻控制箱的應用及特點介紹和安裝注意事項

變頻控制箱通過它模塊式額組裝結構滿足了客戶的特殊的要求，常規機箱的高度及寬度可以達到600×600mm， 鋁型材可按要求加工到需要的長度并與鋁制角模塊組裝，通過鋁型材120及200mm不同的組裝方式來加深機箱的 深度，添加55mm的機箱門還能進一步加深機箱的深度，通過以上方式，機箱的深度可以滿足特殊的需求，通過 不同部分的組裝可形成5種不同的機箱設計?？商峁?biāo)準型材和帶有把手的型材。鋁型材部分的特色是四周固 定槽，使得部件無需機器處理，只要螺母來安裝。 機箱是用來保護裝配設備免受外界的危害，這些危害有可能會發生變化，并且對機箱的選擇標準具有決定性意 義。從根本上來判斷一個機箱是否符合安全要求其實就是要準確定義會產生在裝備設備上的危害，重要考慮如 下幾點內容：防接觸和異體滲入、防滲水、防止內部和外部無線電干擾、化學抵抗力、溫度穩定性、抗沖擊力 、防腐蝕性。懸臂操作箱的設計完全符合這些要求，完全重新設計的人體工程學設計使操作更為舒適，可以通 過緊固螺釘能調整系統的高度，不同的連接管長度能適應各種安裝需要，懸臂控制箱所有旋轉連接器的旋轉扭 力均可通過調節手柄進行調節。
（1）對配電柜的安裝：工作人員應該按照施工操作圖的進行布置，將配電柜依照相應的順序逐漸放置在基礎型鋼上面。對于單獨柜（盤）的裝設，我們可以將其進行柜面以及側面的垂直調整，稍加一些墊鐵等方法進行解決，不過福達電氣建議最好就是不要超過三片，同時要確保焊接是非常牢固。


（2）對于那種掛墻類型的配電箱，我們在安裝方面務必得使用膨脹螺栓將其固定在墻面上，不過空心磚或者是砌塊墻上最好就是要預埋一些燕尾螺栓，以及采用對拉類型的螺栓進行相應的固定。

（3）安裝配電箱應預埋套箱，安裝后面板應與墻面平。
1:空開:一個總的空氣開關，這個是整個柜體的電源控制。

2:PLC:這個要根據工程需要選擇。打個比方如果工程小可以直接就是一個一體化的PLC 但如果工程比較大 可能就需要模塊、卡件式的，同時還可能需要冗余(也就是兩套交替使用)。

3:24VDC的電源:一個24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，根據是否確實需要來定是否要這個開關電源。

4:繼電器:一般PLC是可以直接將指令發到控制回路里，但也可能先由繼電器中轉。打個比方，如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖 需要PLC供的節點卻是220VAC的，那么你就必須在PLC輸出口加上一個繼電器，即指令發出時 繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。


5:變頻控制箱接線端子:這個肯定是每個柜子都必不可少的東西 根據信號數量可以配置。如果只是一個單純的PLC控制柜 基本就是需要這些玩意，如果你的控制柜內還需要有其他的東西 就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量?；蛘吣阋狿LC接至上位機，可能就需要增加交換機什么的。視情況而定。
